Antena Patch GPS Kompak 25x25x4mm dengan Konektor IPEX
Informasi Produk
Spesifikasi Utama / Fitur Khusus
| Item | Spesifikasi |
|---|---|
| Jenis Produk | Antena tempel keramik GPS aktif |
| Frekuensi pusat | 1575.42 ± 3 MHz |
| Bandwidth | CF ± 5 MHz |
| Polarisasi | RHCP |
| Gain antena (Zenith) | 5 dBic |
| Antena VSWR | <1.5 |
| Impedansi | 50 Ω |
| Rasio aksial (Zenith) | 3 dB |
| Dimensi antena | 25 × 25 × 4mm |
| LNA Gain | 28 ± 2 dB |
| Figur suara LNA | <1.5 dB |
| Tegangan pasokan LNA | 2.2-5 V DC |
| Konsumsi saat ini | 5-15 mA |
| LNA VSWR | <2.0 |
| Kabel | RF1.13 atau disesuaikan |
| Konektor | IPEX atau disesuaikan |
| Suhu pengoperasian | -40 °C hingga 85 °C |
| Kelembaban relatif | Hingga 75% |
| Getaran | 10-55hz, amplitudo 1.5mm, 2 jam |
| Kepatuhan RoHS | Ya |
Kelebihan produk

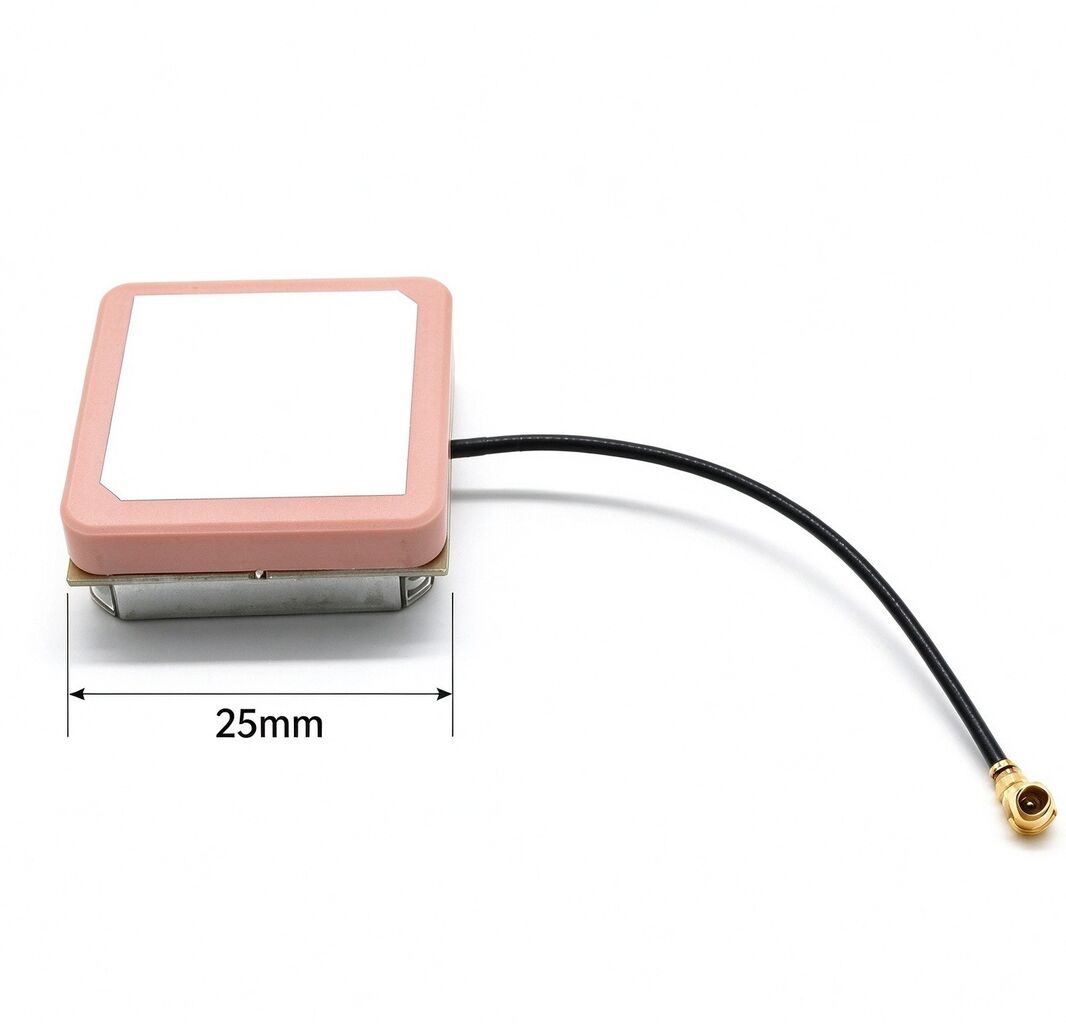

Desain tambal keramik Ringkas
Elemen antena keramik yang 25 × 25 × 4mm cocok untuk desain elektronik yang menyangkut ruang. Struktur yang ringkas memberikan fleksibilitas produsen peralatan saat merencanakan penempatan antena di dalam perangkat pemosisian dan sistem tertanam.
LNA terintegrasi untuk penerimaan sinyal GPS
Amplifier bunyi rendah bawaan menyediakan 28 ± 2 dB suara dengan angka bising di bawah 1.5 dB. Dipadukan dengan polarisasi RHCP, konfigurasi ini dirancang untuk penerimaan sinyal GPS L1 dalam sistem penerima yang kompatibel. Tangkapan antena dan LNA ditentukan secara terpisah untuk mengklarifikasi parameter kinerja aktual.

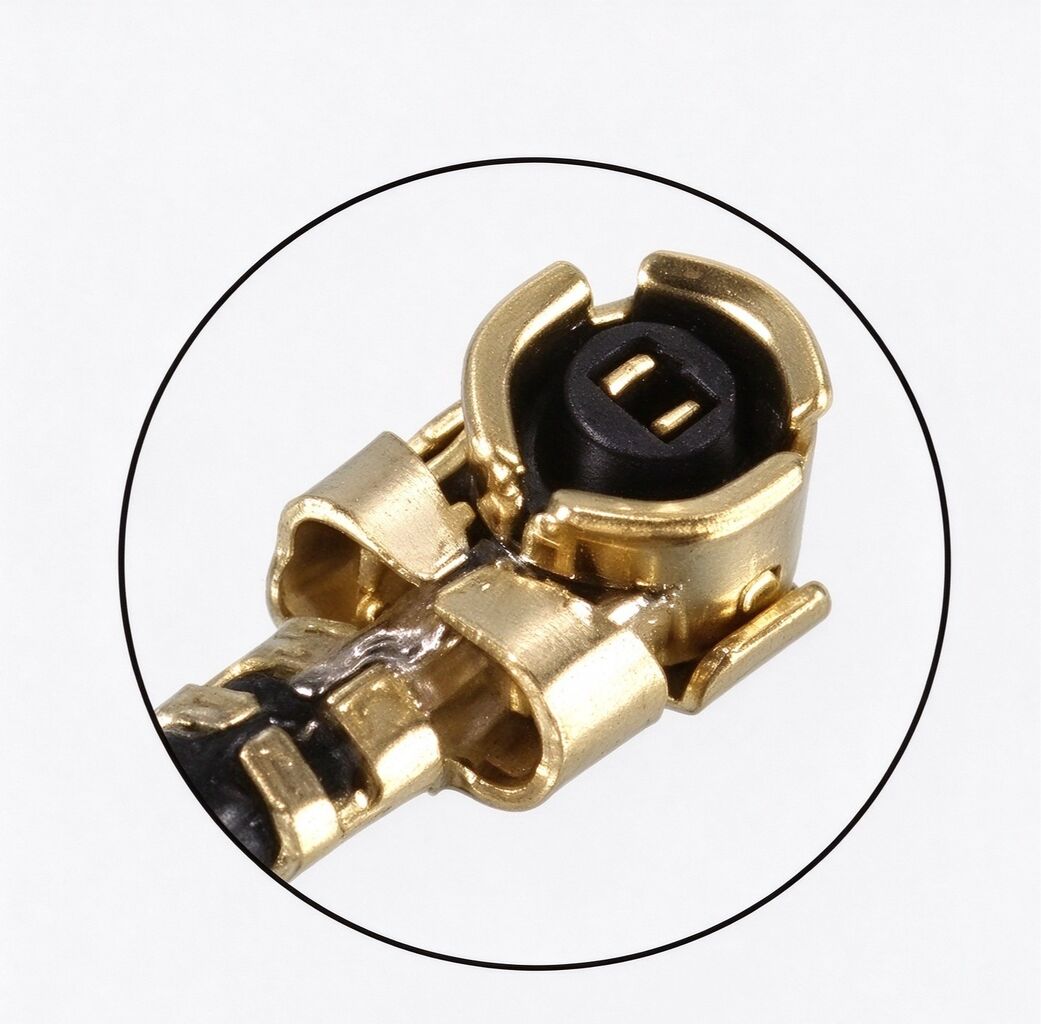

Kabel dan opsi konektor fleksibel
Antena mendukung kabel RF1.13 dan konfigurasi konektor IPEX, dengan opsi alternatif yang tersedia untuk diskusi. Rentang operasi DC 2.2-5 V dan dimensi ringkas memungkinkan para teknisi untuk mengevaluasi produk terhadap berbagai antarmuka peralatan dan persyaratan pemasangan.
Aplikasi inti
- Peralatan navigasi dan penentuan posisi GPS
- Pelacakan kendaraan dan perangkat Telematika
- Sistem penerima GPS tertanam
- Terminal pemosisian portabel
- Peralatan Elektronik Industri dengan dukungan GPS
Kesesuaian aplikasi tergantung pada modul penerimaan, penempatan antena, catu daya, dan desain sistem secara keseluruhan.
Pertanyaan Umum
P1: apakah ini antena GPS aktif atau pasif?
Ini adalah antena GPS aktif dengan amplifier noise rendah bawaan. LNA membutuhkan catu daya 2.2-5 V DC.
P2: frekuensi apa yang mendukung antena ini?
Frekuensi pusat yang ditentukan adalah 1575.42 ± 3 MHz, sesuai dengan pita frekuensi GPS l1. Kompatibilitas dengan penerima target harus dikonfirmasi sebelum memesan.
P3: Dapatkah panjang kabel dan konektor disesuaikan?
Antena mendukung kabel RF1.13 dan opsi konektor IPEX. Harap berikan panjang kabel dan jenis konektor yang anda perlukan untuk konfirmasi.
P4: apa yang harus dipertimbangkan ketika mengintegrasikan antena ini ke dalam perangkat?
Para teknisi harus memeriksa ruang instalasi yang tersedia, orientasi antena, persyaratan pesawat tanah, kompatibilitas penerima, dan catu daya DC untuk LNA.
P5: Apakah antena ini cocok untuk peralatan industri?
Rentang suhu operasi yang ditentukan adalah-40 °C hingga 85 °C, dan produk tersebut memenuhi standar RoHS. Kesesuaian akhir tergantung pada desain peralatan dan persyaratan lingkungan aplikasi.
