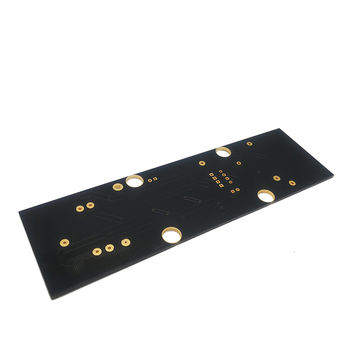

Papan kontrol Kulkas Fr4 PCB kosong pabrikan OEM

Informasi kustomisasi produk
Negara Asal: Tiongkok (daratan) provinsi: Liaoning
Jenis layanan: desain pcb, salinan pcb, teknik terbalik pcb
Aplikasi: Industri/elektronik konsumen/hobi/medis/komunikasi
Perangkat lunak desain: Cadence OrCAD/Allegro/Altium PCAD/ereksi Graphic PADS Suite
Bahan: Polimida, Kapton, Teflon/Duroid, FR4, Getek,Thermount, Epoxy
Ukuran lubang Min: 0.2mm (8mil)
Min. Lebar baris: 1/2 oz. Tembaga- .003 "/.003" /- .0005"
Min. Jarak baris: 1/2 oz. Tembaga- .003 "/.003" /- .0005"
Bahan dasar: FR-4,CEM-3, Roger, TEFLON, TACONIC,ARLON, logam/keramik/dasar aluminium
Ketebalan tembaga: 1oz(35UM), 1/2 oz ~ 12oz
Jenis perakitan: SMT/melalui lubang/campuran
Perkembangan perpustakaan: Ya
Layanan Turnkey: Ya
Prototipe batch kecil: Ya
Produksi Tengah/besar: Ya
Perjanjian tanpa pembukaan: Ya
Tipe bahan: FR-1,FR-4, CEM-1, campuran aluminium,
Ketebalan bahan (MM):0.4,0.6,0.8,1.0,1.2,1.6,2.0
Jumlah lapisan: 1 hingga 12 lapis
Kelas IPC: kelas II, kelas III, kelas 1
Lapisan akhir: Solder(HASL), Solder bebas timbal (HASL), ENIG (nikel tanpa elektro emas), OSP, perak imersi, timah celup, nikel celup, emas keras, Lainnya
Berat tembaga: 0.5OZ-2OZ
Jejak/ruang: Lebar 3 juta atau lebih
Cuci gudang bor: 0.1mm (pengeboran laser)
Slot berlapis: 0.036 atau lebih
Lubang terkecil (jadi):0.1mm atau lebih besar
Jari emas: 1 hingga 4 tepi (30 hingga 50 mikron Emas)
SMD Pitch:0.080 " - 0.020" - 0.010"
Jenis masker Solder: LPI Glossy, LPI-Matte, SR1000
Warna masker Solder: hijau, merah, biru, hitam, putih, kuning,
Warna legenda: putih, kuning, hitam, merah, biru
Titik rute CNC: apa pun
Penilaian: garis lurus, skor lompat, tepi Panel ke tepi, CNC *
Emas Tubuh: keras *, perendaman * (hingga 50 mikron Emas)
Format File Data: Gerber 274x dengan bukaan tertanam
Keren. Format menggambar: DXF, HPGL, DWG, PDF, Gerber
Pengujian E.T: Probe terbang, satu sisi, pelat 1 atas, cangkang penjepit, daftar bersih
Counter Sink / Counter Bore: tersedia hingga 0.250 Diameter
Impedansi kontrol: Ya
Masih buta/Vias terkubur: Ya
Masker yang dapat dikelupas: Ya
