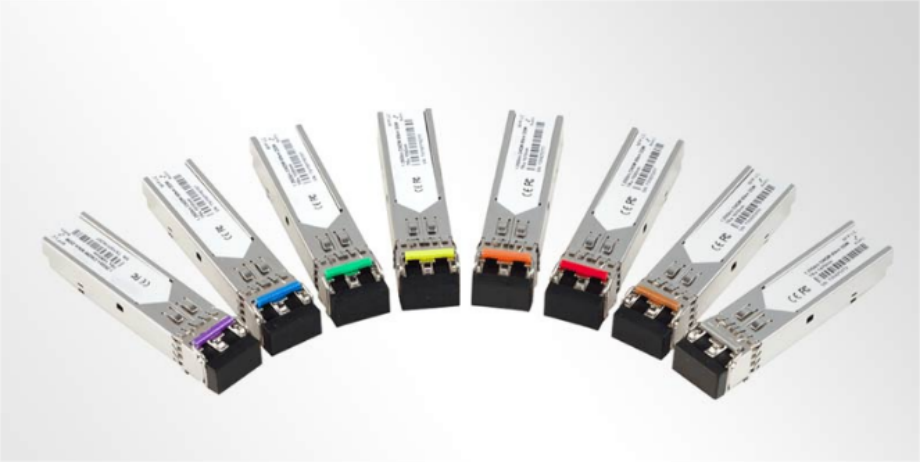

PCB HDI PCB modul optik kecepatan tinggi untuk CFP2-DCO 400G Optical Transceiver PCB
Spesifikasi:
| Item | Spesifikasinya |
|---|---|
| Material | Megtron 6/7, Rogers DLL. Sesuai permintaan Dewan |
| Lapisan | 2-12 Layer |
| Ketebalan papan | 0.8-1.6mm /-0.1mm |
| Ketebalan Cooper | Lapisan dalam: 0.5-1oz; Lapisan luar: 0.5-1oz; Lapisan daya: 2oz |
| Layar sutra | Putih kak, atau sesuai permintaan |
| Masker solder | Hijau, atau sesuai permintaan Anda |
| Finsihed process | Celup Silver OSP |
| Kontrol impedansi | <50Ω ± 5% |
| Jarak Minimum | ≥ 3.5 mil |
Papan sirkuit modul optik (PCB modul optik) adalah pembawa inti modul komunikasi optik, digunakan untuk mencapai konversi dan transmisi yang tepat antara sinyal listrik kecepatan tinggi dan sinyal optik. Tidak hanya substrat pemasangan untuk komponen elektronik, tetapi juga jalan raya yang memastikan operasi sistem komunikasi modern dan stabil seperti pusat data dan jaringan 5G
Sorotan:
1. Kecepatan tinggi tertinggi: mendukung transmisi sinyal berkecepatan tinggi 25G/Alexa dan di atasnya, yang merupakan kunci untuk modul optik 400G/800G.
2. Kehilangan ultra-rendah: menggunakan bahan khusus seperti Rogers dan Megtron untuk meminimalkan redaman sinyal.
3. Desain presisi: kontrol impedansi ketat (seperti 100 Ω ± 10%), proses pengeboran kembali, dan struktur tekanan campuran untuk memastikan integritas sinyal.
4. Integrasi kepadatan tinggi: menerapkan multi-layer kabel kepadatan tinggi dalam kemasan Miniatur (seperti QSFP-DD).
5. Pembuangan panas yang dapat diandalkan: Jalur konduksi termal terintegrasi, secara efektif mengelola suhu chip memakan panas tinggi seperti laser

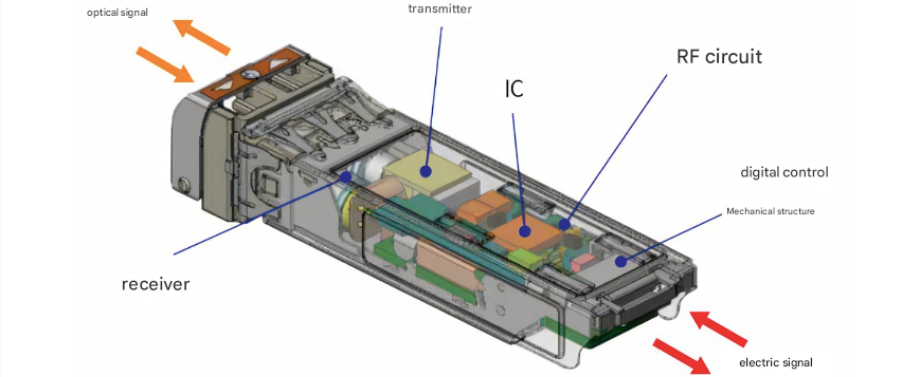

Produk Kami telah banyak digunakan dalam berbagai modul optik canggih, modul komunikasi serat optik (pusat data, stasiun pangkalan 5G, transmisi jarak jauh), sistem radar kelas atas, komunikasi satelit, dan instrumen pengujian kecepatan ultra tinggi
Ditulis oleh Lisa 20260209
| Item | Spesifikasi |
|---|---|
| Material | FR-4,FR1, CEM-1, CEM-3, aluminium, keramik, lapisan laminasi berbahan logam, dll. Juga membuat tembikar, Taconic, Rogers PCBs dll. |
| Keterangan | Tinggi Tg CCL tersedia (Tg>= 170 ℃) |
| Ketebalan papan penyelesaian | 0.2mm-6.00mm(8mil-126mil) |
| Lapisan akhir permukaan | Jari emas (>= 0.13um), perendaman emas (Gold), Plating emas (0.025-3.0um), HASL(5-20um), OSP(0.2, 5um) |
| Bentuk | Routing, pukulan, v-cut, talang |
| Perawatan permukaan | Masker Solder (hitam, hijau, putih, merah, biru, ketebalan> = 12um, blok, BGA) |
| Layar Sutra (hitam, kuning, putih) | |
| Masker Peel able-(merah, biru, ketebalan> = 300um) | |
| Inti Minimum | 0.075mm(3mil) |
| Ketebalan tembaga | 1/2 oz min; 12oz maks. |
| Lebar pelacakan minimal & jarak senar | 0.075mm/0.1mm(3mil/4mil) |
| Diameter lubang Min untuk pengeboran CNC | 0.1mm(4mil) |
| Diameter lubang Min untuk meninju | 0.6mm(35mil) |
| Ukuran panel terbesar | 610mm * 508mm |
| Posisi lubang | Pengeboran CNC/-0.075mm(3mil) |
| Lebar konduktor (W) | +/-0.05mm(2mil) atau +/-20% asli |
| Diameter lubang (H) | PTHL: /-0.075mm(3mil) |
| Non PTHL: /-0.05mm(2mil) | |
| Toleransi garis besar | Perutean CNC/-0.1mm(5mil) |
| Lungsin & pelintir | 0.70% |
| Resistansi isolasi | 10Kohm-20Mohm |
| Konduktivitas | <50ohm |
| Uji voltase | 10-300V |
| Ukuran Panel | 110x100mm(min) |
| 660x600mm (maks) | |
| Kesalahan registrasi lapisan | 4 lapisan: maks 0.15mm(6mil) |
| 6 lapisan: maks 0.25mm(10mil) | |
| Jarak minimum antara tepi lubang ke pola sirkuit dari lapisan dalam | 0.25mm(10mil) |
| Jarak Min antara papan garis depan ke pola sirkuit dari lapisan dalam | 0.25mm(10mil) |
| Ketebalan papan toleransi | 4 lapisan: /-0.13mm(5mil) |
Q1.For PCB format file apa penawaran harga apakah PCBgate perlu?
A:Gerber, Protel 99SE, DXP, PADS 9.5, autogad, CAM350 OK.
Q2.MOQ dan apa waktu pengiriman tercepat PCBgate?
J: 1 buah. Sampel untuk produksi massal semua dapat didukung oleh PCBgate.
P3.bagaimana cara menguji papan PCB?
A:AOI, pengujian Fly probe, pengujian fixture teks, FOC dll UNTUK PCB kosong.
P4.bisakah Anda melakukan PCB atau desain sirkuit?
A: Ya, kami memiliki tim desain termasuk perangkat lunak, perangkat keras dan teknisi struktur.
Kami dapat menyediakan layanan desain yang disesuaikan. Beri ide Anda dan kami bisa wujudkan.
Q5.manakah Syarat pembayaran yang diterima PCBgate?
A:T/T, Western Union, PayPal, Money Gram dan sebagainya.
| FOB Port Shenzhen | Waktu tunggu pemesanan 7-15 hari |
|---|---|
| Berat per Unit 1.0 kg | Dimensi per Unit 7.2x3.2x0.06 sentimeter |
| Kode HTS 8517.79.90 00 | Unit per 36.0 karton ekspor |
